3LCD投影機的結構
http://www.cprevu.com/ 來源:索蘭影音 關鍵詞：3LCD 投影機 的
投射透鏡

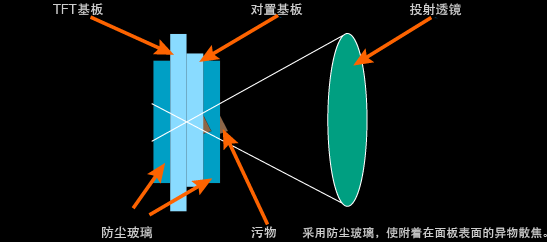

為防止劃傷TFT基板和附著污物而粘貼在屏面上的玻璃。附著在防塵玻璃上的污物在投射時不會聚焦, 因此看不見。
分色棱鏡

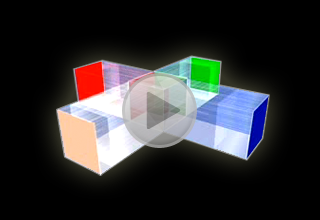

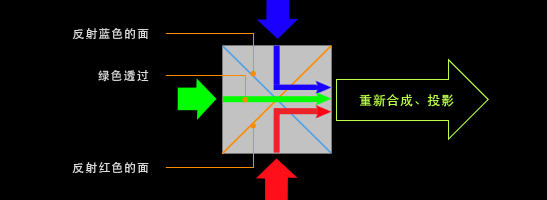

分色棱鏡能夠將從光源燈發出的光分離成紅, 綠, 藍三原色, 并在各自的LCD(HTPS)上繪制相應的RGB圖像, 然后將其重新合成。反射紅色, 藍色, 透過綠色, 合成顏色及圖像。為了實現此功能, 棱鏡通過4根三角柱組合, 形成長方體狀。
如果中央部分的分色鏡面不連續, 則會形成暗線和重影, 因此需要有很高的加工精度和粘接技巧。
分色反射鏡

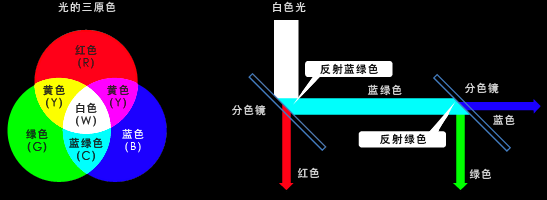

這是將從光源燈發出的光分離成紅, 綠, 藍三原色的反射鏡(濾光器)。它是在基礎玻璃板上涂刷一層能夠反射特定波長范圍的薄膜后形成的。如下圖所示, 普通3LCD投影機中使用了2塊這種反射鏡。
液晶面板

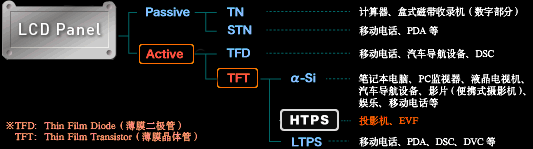

1. 液晶面板的種類
液晶面板有很多種類, 性能各異。應根據用途選擇最佳的產品。

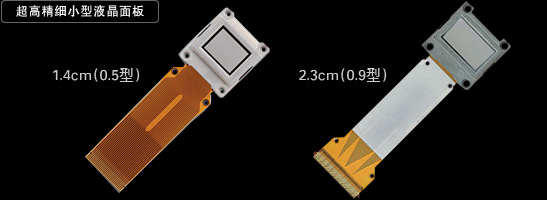

2. 什么是HTPS?
HTPS是High Temperature Poly-Silicon (高溫聚硅)的簡稱, 它是有源矩陣驅動方式的透過型LCD。 具有小型, 高精細, 高對比度, 驅動器可內置等特點。其主要用途是投影機用燈泡。
3. HTPS的特點
HTPS就像其名字一樣, 各個像素中有采用聚硅生成的薄膜晶體管。 這些像素晶體管通過改變掃描線的電壓來切換導通/不導通, 起到開關的作用。 制造方法與半導體大致相同, 由于經過高溫處理, 容易實現細微化(多像素, 高開口率); 同時, 由于能夠在基板上生成驅動器, 因此具有小型, 高可靠性的特點
